Systèmes chauffage par le sol
Systèmes humides
Nieuwbouw
Rénovation
Systèmes sec
Nouvelle & Rénovation
Feuille PE imprimée - Tacker
C’est le moyen le plus économique de réaliser votre chauffage par le sol. La couche d’isolation est constituée de panneaux d’isolation ou d’une isolation en PU pulvérisée. Cette couche de PU doit généralement être poncée et nivelée pour obtenir la planéité requise pour l’application de la feuille PE.
Sur cette feuille est imprimé une grille avec une largeur de maille de 5 cm, ce qui permet d’utiliser n’importe quel multiple de cette distance comme distance de pose. Il en résulte une liberté d’installation pratiquement illimitée, les tuyaux pouvant être fixés au moyen d’agrafes ou d’attaches métalliques.
Pour simplifier la fixation du tube et obtenir une installation plus rapide, vous pouvez utiliser une agrafeuse.
Solotop
Ce système de pose est constitué de feuilles de plots en PE. Chaque plaque (+/-1,12 m²) est munie d’un bord spécial permettant d’assembler les plaques entre elles. Vous obtiendrez ainsi 1 grande surface à plots entre laquelle seront fixés les tubes de chauffage par le sol.
La feuille à plots ne sert que de tapis de fixation. Ce qui nécessite de la poser sur une couche d’isolation sous-jacente. Cette sous-couche peut être exécutée sur une isolation projetée que sur des panneaux d’isolation plats ou une chape d’isolation.
Tous les multiples de 5 cm peuvent être utilisés comme distances de pose. Toutefois, vous devez respecter le rayon de courbure minimal du tube de chauffage par le sol pour éviter de croquer le tube. Pour des raisons pratiques, il est recommandé d’utiliser du tube multicouche de ø16/2 pour la pose.
Si la feuille à plots se soulève lors de l’installation du tube de chauffage par le sol, des attaches métalliques supplémentaires sont nécessaires.
Treillis
Dans ce système, le tube de chauffage par le sol est
est raccordé au treillis métallique au moyen d’attaches spéciales. De plus, le tube est complètement noyé dans la chape, ce qui crée un contact optimal entre le tube et la chape. Les attaches FU doivent être placées aux croisillons des treillis galvanisés. De cette manière, le tube peut être fixé dans les deux sens.
Le système peut être posé avec n’importe quel type ou diamètre de tube.
Treillis Pro
Dans ce système, le tuyau de chauffage par le sol est fixé aux treillis métalliques au moyen de colliers spéciaux. De plus, le tuyau est entièrement enrobé par la chape, ce qui assure un contact optimal entre le tuyau et la chape.
Les clips Pro sont fixés à l’aide d’un appareil de fixation Pro-Tacker pour treillis métallique. Les clips peuvent être placés aussi bien aux nœuds qu’aux fils droits du treillis.
Le système peut être installé avec n’importe quel type ou diamètre de tuyau.
Plaques à plots
Les plaques profilées sont fabriquées en mousse PS difficilement inflammable et ont un traitement de surface spécial qui élimine la nécessité d’une feuille PE supplémentaire conformément à la norme DIN 18560. Les plaques sont pourvues d’un système de rainure et de languette pour former un ensemble solide et une installation rapide peut être réalisée.
Tous les tubes en plastique d’un diamètre extérieur de 16 à 20 mm peuvent être glissés entre les plots, ce qui rend les attaches de fixation supplémentaires presque totalement inutiles. Les distances de pose possibles sont les suivantes : 100 – 200 – 300 mm. De plus, le pontage entre les plots assure un encastrement complet du tube dans la chape, ce qui permet d’obtenir un résultat optimal de puissance calorifique.
Des attaches métalliques supplémentaires sont placés dans les courbes étraites pour fixer le tube plus fermement.
Lattes profilées
Des tubes de chauffage d’un diamètre extérieur de 16 à 18 mm peuvent être pressés dans les supports de ces lattes en plastique en forme de U. En outre, ces profilés en plastique ont une longueur standard de 1 m (facile à transporter) et peuvent être emboîtés sans limite.
Chaque profilé est également doté d’une couche adhésive, ce qui permet de les fixer sur pratiquement n’importe quel support.

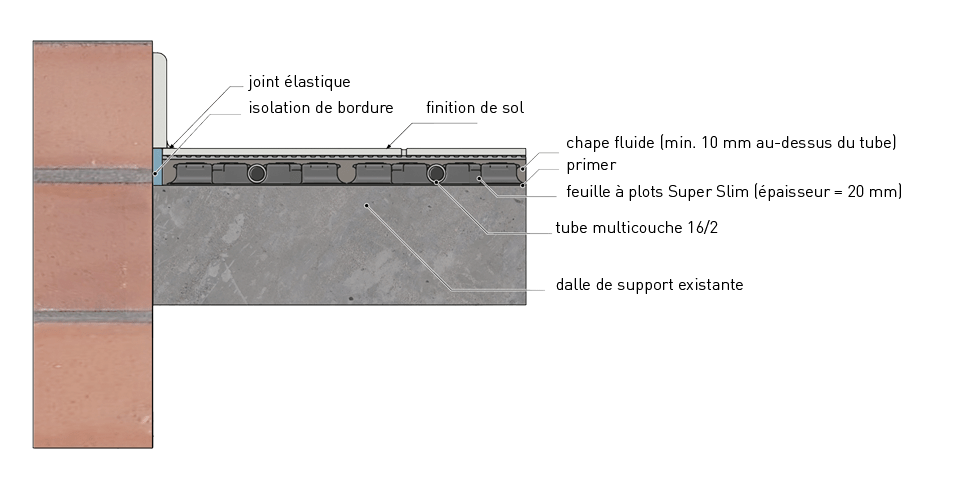

Feuille à plots Super Slim
Grâce à une construction extrêmement fine de +/-3 cm, ce système convient parfaitement à la rénovation. En termes de pose, il est identique au système de feuille à plots classique.
La feuille est auto-adhésive pour garantir l’adhérence avec le support (OSB, carrelages existants,…)
Avec ce système, au lieu d’utiliser une chape ordinaire, il est fait usage d’une chape fluide. Elle coule dans les plots perforés, ce qui permet d’obtenir une plaque complète et solide dans laquelle la feuille à plots agit comme un renfort. Il suffit ensuite de le carreler.
Pour ce système, nous collaborons avec des spécialistes qui peuvent vous conseiller et vous assister lors du montage de ce système de pose.
Fraisage
Dans ce système, des rainures sont fraisées dans la chape ou le béton existant afin d’y placer les conduites. Idéalement, on utilise ensuite une chape fluide pour combler les espaces “vides” autour des conduites et assurer ainsi un contact maximal avec celles-ci. Le revêtement de sol est ensuite appliqué directement par-dessus.
Pour ce système, nous collaborons avec des spécialistes qui peuvent vous conseiller et vous assister lors du montage de ce système de pose.
Système sec avec panneaux isolants profilés
Lorsque la hauteur de construction disponible est limitée ou lorsque la masse totale de la structure de plancher ne doit pas être trop importante, il est recommandé d’utiliser un système de chauffage par le sol à sec système de chauffage par le sol est généralement la seule option possible. Dans ce système, les tubes de chauffage sont encastrés dans l’isolation, ce qui permet de réduire la hauteur de construction totale à 6 cm. Ce système convient donc particulièrement pour les projets de rénovation.
La couche isolante de base est constituée d’une plaque de polystyrène préformée de 3 cm d’épaisseur dans laquelle sont insérées les lamelles de diffusion de la chaleur et le tube multicouche Alpex-duo. Par la suite, les coudes sont recouverts d’une plaque de recouvrement caloporteur pour optimiser la dispersion de la chaleur.
La chape ou les éléments de de sol sec n’entre donc jamais en contact direct avec le tube de chauffage par le sol, d’où l’appellation « système sec ».
Les distances de pose possibles sont 12,5 et 25 cm.De mogelijke verlegafstanden zijn 12,5 en 25 cm.
